成鞋跑步試驗機滿足行業標準

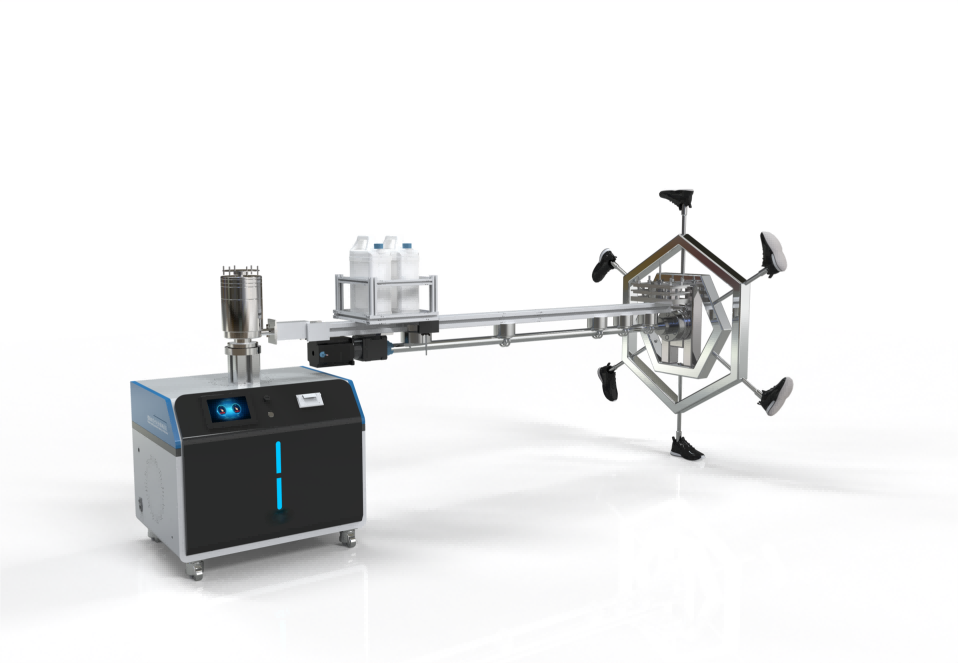

成鞋跑步試驗機

一、儀器介紹

設備優勢：

1、采用7寸多彩液晶觸控屏，中英文菜單顯示

2、PLC編程控制，可實時打印數據；具有緊急停機按鈕，聲光報警。

3、儀器自主開發6工位鞋楦行走架，高度模仿人在走路，跑步形態。

4、配備改變試驗環境系統。如增加噴淋加濕等。

測試原理：

將成品鞋穿戴上儀器鞋楦上，通過旋轉軸模仿人在正常行走，在連接桿接近行走架旁邊增加荷載，通過程序設置行走過程的試驗環境，來達到試驗?zāi)康摹?/span>

二、儀器參數

測試儀器：

鞋楦行走架：穿戴成品鞋的支架，固定好的測試的尺寸鞋楦

行走旋轉電機：驅動鞋楦架旋轉行走的機構

支撐旋轉桿：使鞋楦行走架沿圓形軌道行走，支架還有負重功能。

增濕水桶: 改變試驗環境條件。

技術參數：

測試速度：0~33r/min

測試周期：12000  圈

測試鞋碼：25~45碼

最大荷載：750N

摩擦介質：水泥板

控制方式：觸摸屏

整機功耗：1200W

外形尺寸約：3500x1000x1500

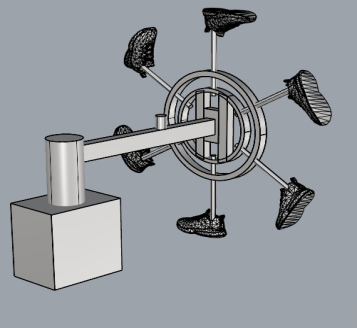

設備裝置原理示意圖

本試驗儀器有 旋轉支架、支撐橫梁、鞋楦行走架、配套鞋楦、荷載砝碼等組成

基本配置：

主機 一臺

砝碼 300N 500N 750N

電源線 一根

說明書 一本

合格證 一個

保修卡 一個

銘牌 一個
